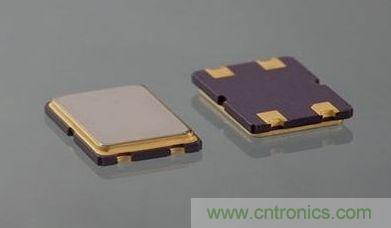

【導讀】關于晶體振蕩器，其英文名稱為quartz crystal oscillator，也就是我們經常說的晶振，當然咯，也有將其稱為有源晶振的。它能夠產生中央處理器（CPU）執行指令所必須的時鐘頻率信號，CPU一切指令的執行都是建立在這個基礎上的，時鐘信號頻率越高，通常CPU的運行速度也就越快。
只要是包含CPU的電子產品，都至少包含一個時鐘源，就算外面看不到實際的振蕩電路，也是在芯片內部被集成，它被稱為電路系統的心臟。
晶體振蕩器的作用是能夠?yàn)橄到y(tǒng)提供基礎時鐘信號。在一個系統當中，所有元件均使用同一個晶體振蕩器，以方便保持各部同步。在一部分的通訊系統當中，基頻和射頻會使用不同的晶體振蕩器，這時則會通過電子調整頻率的方法保持同步。
由此可見，晶體振蕩器在許多電子產品當中都得以運用。為了保證電子產品能夠正常運行，晶體振蕩器的選擇也是很值得思量的一件事。下面總結了五點選擇晶體振蕩器的要求，以供參考。
1、外觀檢測。通過檢查外觀看產品外觀標記文字是否清晰規范、表面是否存在裂痕、引腳上是否已經焊過錫。如果從外表上發現了產品不完善，就不應拿來使用。
2、頻率?？蛻舾鶕?jù)產品需求來選擇適合的頻率，頻率最為重要，不能隨便更改。一定要經過合格驗證或者在專業測試通過的情況下，再進行協商。如果實際電路要求的頻率是4.43MHz，在沒有貨源的情況下，切勿隨便更換差不多的頻率來使用。
3、晶體振蕩器輸出模式。在選用晶體振蕩器時，要考慮到電路需要的晶體振蕩器輸出類型，一般分為電平輸出和差分輸出：CMOS是最常見的電平輸出類型；而LVPECL和LVDS是常見的差分輸出類型。不同的輸出類型不可隨便變換，特別是差分跟普通晶體振蕩器。
4、型號。使用晶體振蕩器時要看清外殼的型號標記，型號表明了晶體振蕩器的多項參數指標，根據客戶的產品需求來對應產品參數，并找出相應的型號和詳細的參數規格書。如果晶體振蕩器型號選擇不當，將導致應用錯誤。
5、晶體振蕩器的代換原則。一個晶體振蕩器如果損壞了，原則上應選用原型號晶振代換。在沒有原型號時，最好經過測試后，可以考慮用其他型號或其他類型的晶體振蕩器來替換。
