【導讀】本站基于開關電源的相關知識給出了很多陶老師的精品文章，通過了解大家都明白要設計出一款合格的開關電源不是那么容易的事情，包含各種方面，而噪聲是其中一大重點。本文帶來了一款低噪聲開關電源電路設計，該電路擁有很好的降噪聲的能力，大家可以看看。

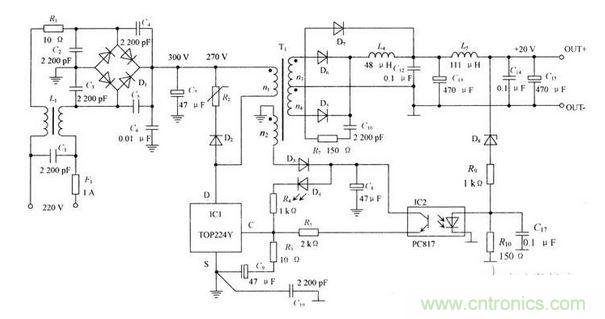

電路如圖所示，該電路可以獲得更大的輸出功率，只需更改部分器件。圖中左邊的電路 R1，L1，D1，C1至C7是常規的共模濾波和整流電路，獲取約300 V的直流電壓供DC-DC變換電路使用；最右邊電路L5，C11等是普通的LC濾波電路；IC2，D8，R9，R10組成電壓反饋電路，形成閉環結構，穩定電源輸出電壓；中間部分是DC-DC變換器，降噪聲的關鍵是對這一部分的電路進行適當處理。
