【導讀】很多新手與高手都對這款芯片青睞有加，雖然它看上去結構簡單，但也是存在一定復雜性的。本篇文章就將對uc3842當中的電壓反饋電路進行較為詳細的講解與分析，希望各位設計者們能充分理解其中的知識點。
uc3842是目前應用較為廣泛的電源控制芯片。很多新手與高手都對這款芯片青睞有加，雖然uc3842看上去結構簡單，但也是存在一定復雜性的。最初開始接觸電路的朋友們不要因為這款芯片的簡易性而忽視了其中的原理哦。
本篇文章就將對uc3842當中的電壓反饋電路進行較為詳細的講解與分析，希望各位設計者們能充分理解其中的知識點。

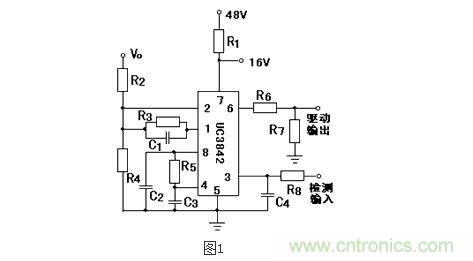

輸出電壓直接分壓作為誤差放大器的輸入，如圖1所示。
輸出電壓vo經電阻r2、r4分壓后，得到輸出電壓的電壓采樣信號，輸入pwm控制器的電壓反饋輸入端②腳（誤差放大器的反向輸入端）。誤差放大器的正向輸入端接uc3842內部的2.5v的基準電壓。當采樣電壓小于2.5v時，誤差放大器正向和反向輸出端之間的電壓差經放大器放大后，調節輸出電壓，使得uc3842的輸出信號的占空比變大，輸出電壓上升，最終使輸出電壓穩定在設定的電壓值。電阻r3、電容c1并聯構成電流型反饋。
就像文章一開頭提到的，UC3842的最大優點就是簡單的電路結構，其中電壓的反饋電路也同樣存在這一優點，但是其缺點也同樣非常明顯，輸入與輸出電壓無法隔離，必須進行公地。開關電源是出于高頻狀態工作的，因此如果采用這種設計，那么勢必將對整體的布線造成一定程度的困難，引起大面積的電磁干擾。所以需要設計者們按需進行選擇。
